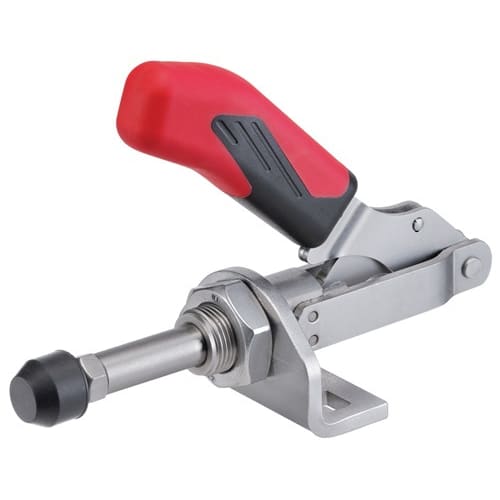

Sauterelle à tige coulissante no. 6841 AMF

Avec une petite équerre de fixation · Sauterelle pour pression et traction · Avec long guidage de la tige coulissante · Sans l’équerre de fixation, la sauterelle peut être fixée sur des plaques en tôle ou vissée dans des dispositifs d’équipement avec filetage frontal

Autres caractéristiques techniques:
· P: 34mm
· Hauteur totale: 95mm
· K: 12,5mm
· D: 5,6mm
· F1: 2kN
· L2: 19mm
· L1: 114mm
· F2: 2kN
· B mini.: 32,5mm
· Ø de perçage: 5,6 mm
· B maxi.: 58,5mm
· H: 20mm
· N: 50mm
· E: 20mm
· M mini.: 31,8mm
· A: 10mm
· M max.: 36mm
· M2: M16x1,5mm
· H1: 85,5mm
· Longueur totale: 114mm Livraison avec vis de serrage traitée et galvanisée n° 6880
